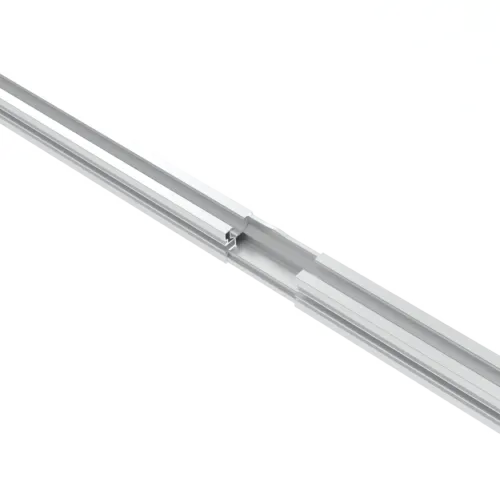

Profile / Montageschienen
Wir haben ein PV-Montagesystem entwickelt, das auf die Bedürfnisse von Photovoltaikmonteuren und Anwendern abgestimmt ist. Der Schraubkanal unserer Montageprofile ist der wohl offensichtlichste Ausdruck davon. Die Mounting Rails können dank des Schraubkanals schnell und effizient montiert werden. Zwei symmetrische Ausformungen an den Profilen einerseits und den Dachhaken, Grundsockeln und der Klemmplatte Secure andererseits sorgen für eine sichere Verbindung.
Profil- und Kreuzverbinder
Für Monteure ist eine schnelle und effiziente Installation von Solaranlagen heute essenziell. Wir haben unser Montagesystem so konzipiert, dass viele Komponente wie beispielsweise Stockschrauben und Dachhaken vormontiert geliefert werden. Dies spart unseren Partnern wertvolle Zeit und Kosten und ermöglicht damit eine wirtschaftliche Montage.
Fixe Profilverbinder
Flexible Profilverbinder
Kreuzverbinder
Modulklemmen
Unsere Modulmittel- und Modulendklemmen werden eingerollt bzw. eingeklickt und anschließend festgezogen. Erdungspins, welche die Eloxalschicht der Modulrahmen durchdringen, erleichtern den Potenzialausgleich. Die Klemmen sind für Module mit Rahmenhöhe von 30 bis 40 mm verfügbar.
Der materialfüllende Klemmblock unserer Mittel- und Endklemmen garantiert einen langfristig festen Sitz der Klemmen.
Spezielle Klemmen, etwa Sonderanfertigungen für rahmenlose PV-Module sind auf Anfrage verfügbar.
Dachhaken
Wir achten bei der Entwicklung unserer Dachhaken auf zwei wesentliche Eigenschaften, die Dachhaken über ihre Lebensdauer aufweisen müssen.
Bei der Montage ist eine vielseitige Einstellbarkeit wichtig, sodass nahezu alle Montagepositionen möglich sind. Insbesondere die Höhe der Montageschiene kann über unsere Dachhaken eingestellt werden.
Eine Photovoltaikanlage hat eine übliche Lebensdauer von über 20 Jahren. Die Tragkraft und Langlebigkeit unserer Dachhaken ist uns daher wichtig.
Gerne beraten wir Sie bei der Auswahl der korrekten Dachhaken und helfen Ihnen bei der Projektierung in unserem Kalkulator!
Universelle Dachhaken aus Aluminium
Universelle Dachhaken aus Edelstahl
Dachhaken für Biberschwanzdächer
Dachhaken für Schieferdächer, Eternitplatten
PTS-IR
Das PTS-IR System kombiniert passgenaue und anpassungsfrei zu montierende Blechersatzplatten und einen Edelstahldachhaken mit Tragkraft für alpine Anforderungen.
Die Bestellung erfolgt auf Basis der benötigten Blechersatzplatten, welche für alle gängigen Dachziegelformen verfügbar sind.

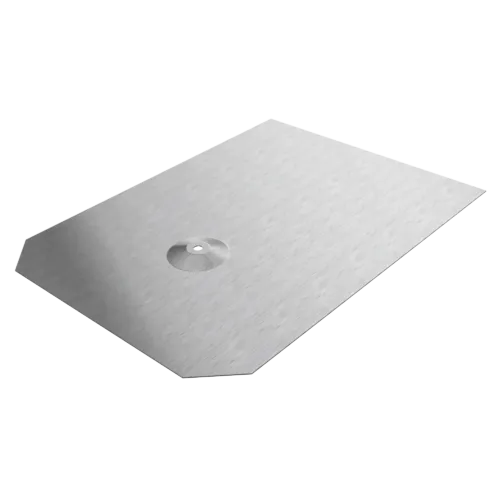

Blechersatzziegel
Ersatzplatten aus Aluminium
Universelle Ersatzziegel
Stockschrauben
Unser Grundsockel ermöglicht eine besonders einfache und komfortable Montage von PV-Anlagen mit Stockschrauben.
Nach dem Setzen der Stockschraube kann die horizontale sowie vertikale Flucht durch den Grundsockel eingestellt werden. Die Geometrie des Grundsockels ermöglicht das Ausrichten auch in vormontiertem Zustand. Die spezielle Geometrie des Grundsockels bringt die Krafteinleitung in die Achse der Stockschraube und reduziert dadurch das Biegemoment. Dies ermöglicht eine höhere Belastung der Stockschraube.
Wir liefern unsere Stockschrauben standardmäßig vormontiert mit Grundsockel. Die Befestigung der Montageschiene erfolgt durch Eindrehen einer Zylinderkopfschraube in den Schraubkanal der Montageschienen.
Metalldächer
Verbinder für Dachanbindungen
Schrauben & Zubehör
Wandmontagesystem
Energieeffiziente Fassaden, die ebenso höchsten architektonischen und ästhetischen Ansprüchen genügen, werden immer beliebter. Mit dem ATP Solar Mountings Wandmontagesystem können Photovoltaik- und Solarmodule in die Fassadengestaltung integriert werden. Photovoltaik- oder Solarmodule werden dabei mittels des Mounting Rail Direct und L-Winkelprofilen an Wandabstandhaltern angebracht. Die Wandabstandhalter werden mit integrierter thermischer Trennung geliefert und lassen für eine großzügige Dämmung sowie Belüftung Platz. Unser Photovoltaikwandmontagesystem sieht eine nahtlose Einbindung in eine vorgehängte, hinterlüftete Fassade vor oder kann Photovoltaikmodule gezielt als gestalterisches Fassadenelement hervorheben.
Das Wandmontagesystem für Solar- und Photovoltaikanlagen gehört zu unserem Standardlieferprogramm.
