Montagelösungen für Schieferdach- und Faserzementdachdeckungen
Installieren Sie Photovoltaikanlagen auf Dächern Schiefer oder mit flachen Dachplatten oder Dachschindeln wie Faserzement.
Montage mit Stockschraube mit Grundsockel

Für die Montage von PV-Anlagen auf Schieferdächern oder Faserzementplatten empfehlen wir die Verwendung von Schieferersatzplatten. In Kombination mit unseren Stockschrauben mit Grundsockel ergibt sich eine minimaler Montageaufwand.
Bei korrekter Montage ist die Wasserdichtigkeit langfristig sichergestellt.
Montage Dachhaken für Schiefer

Spezialisten für die Montage auf Schiefer bevorzugen häufig – insbesondere aufgrund der reinen Optik – die Verwendung von Dachhaken. Für Schieferdächer führen wir daher spezielle Dachhaken mit flacher Form, welche die Herstellung der Wasserdichtigkeit erleichtern.
Photovoltaik Montage auf Schieferdächern und Faserzementplatten

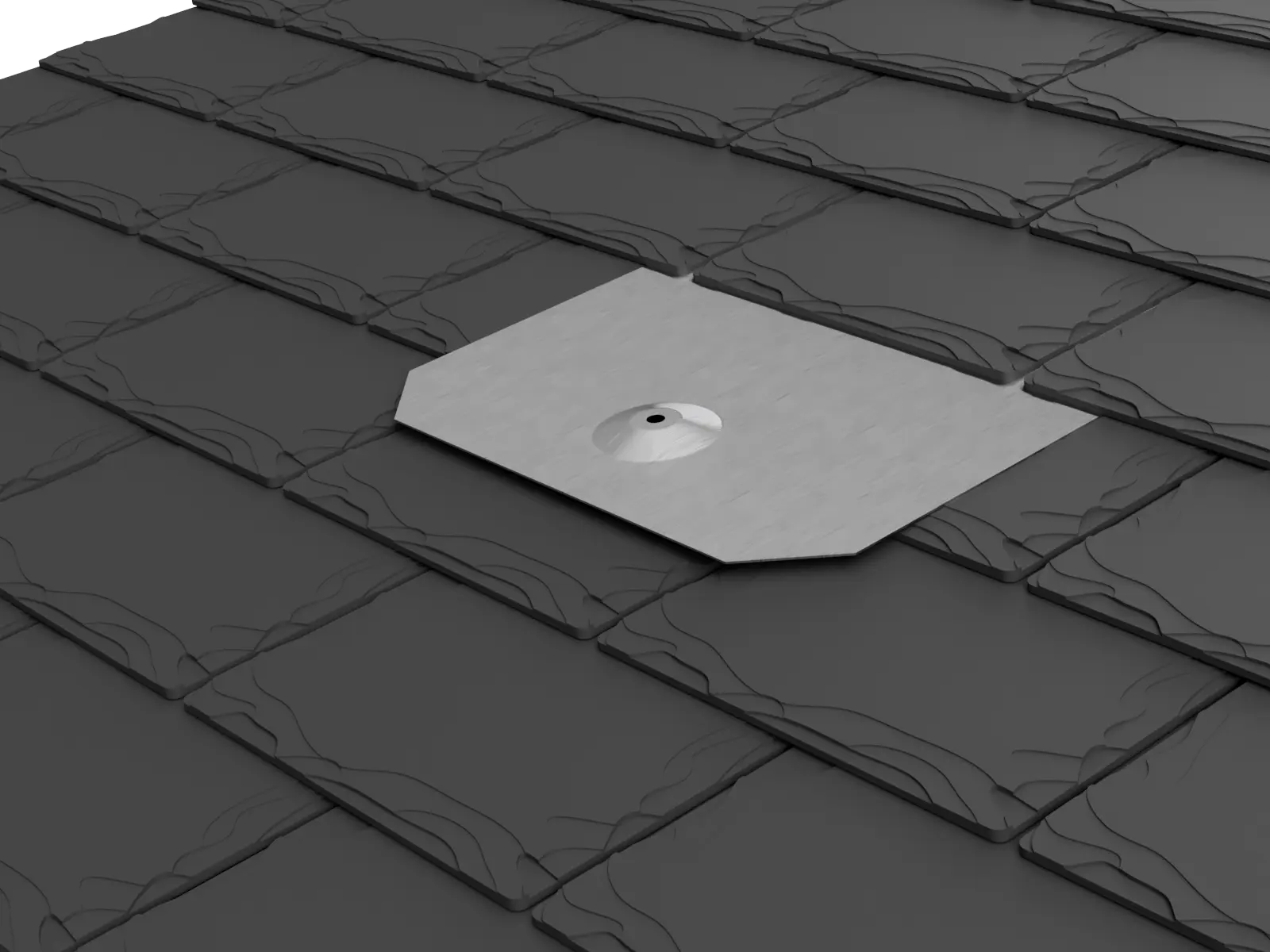

Die Ersatzplatte wird über dem Dachsparren zwischen die bestehenden Schiefer- oder Faserzementplatten geschoben.

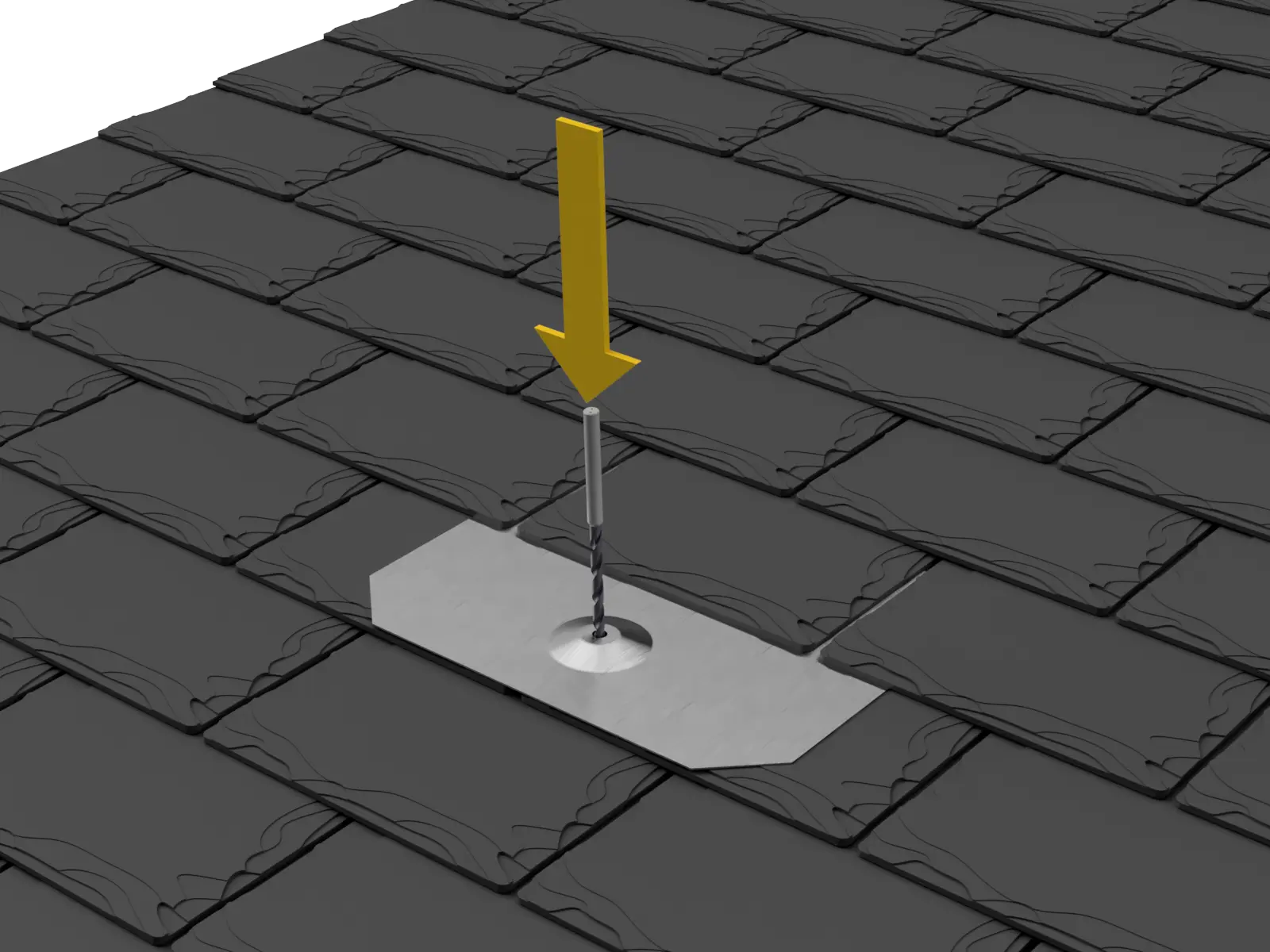

Die Sparren bzw. Pfetten werden vorgebohrt (geeigneter Durchmesser M12: 8 mm, M10: 6.5 mm). Die Mindesteinschraubtiefe bei Holz beträgt 42 mm.

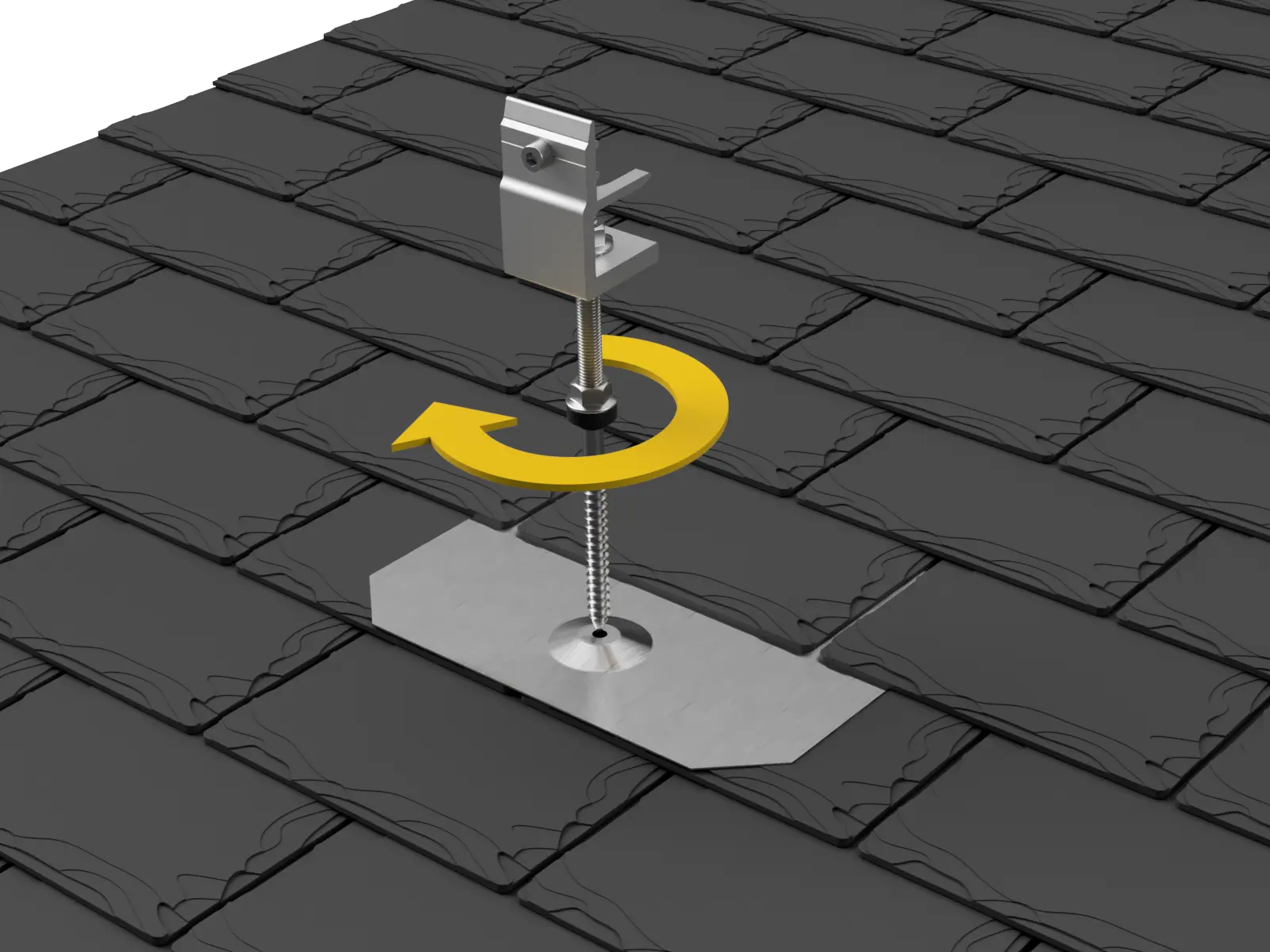

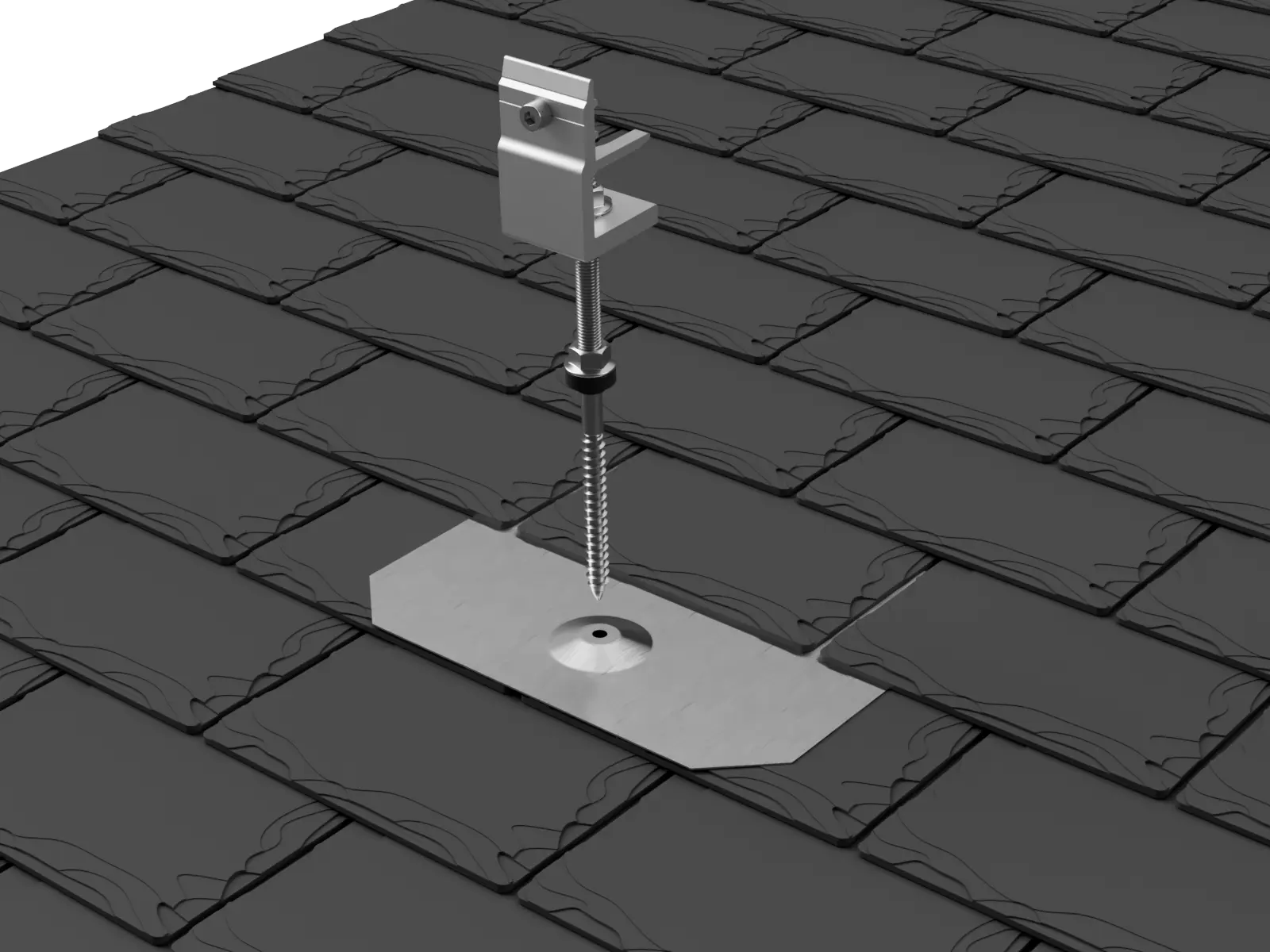

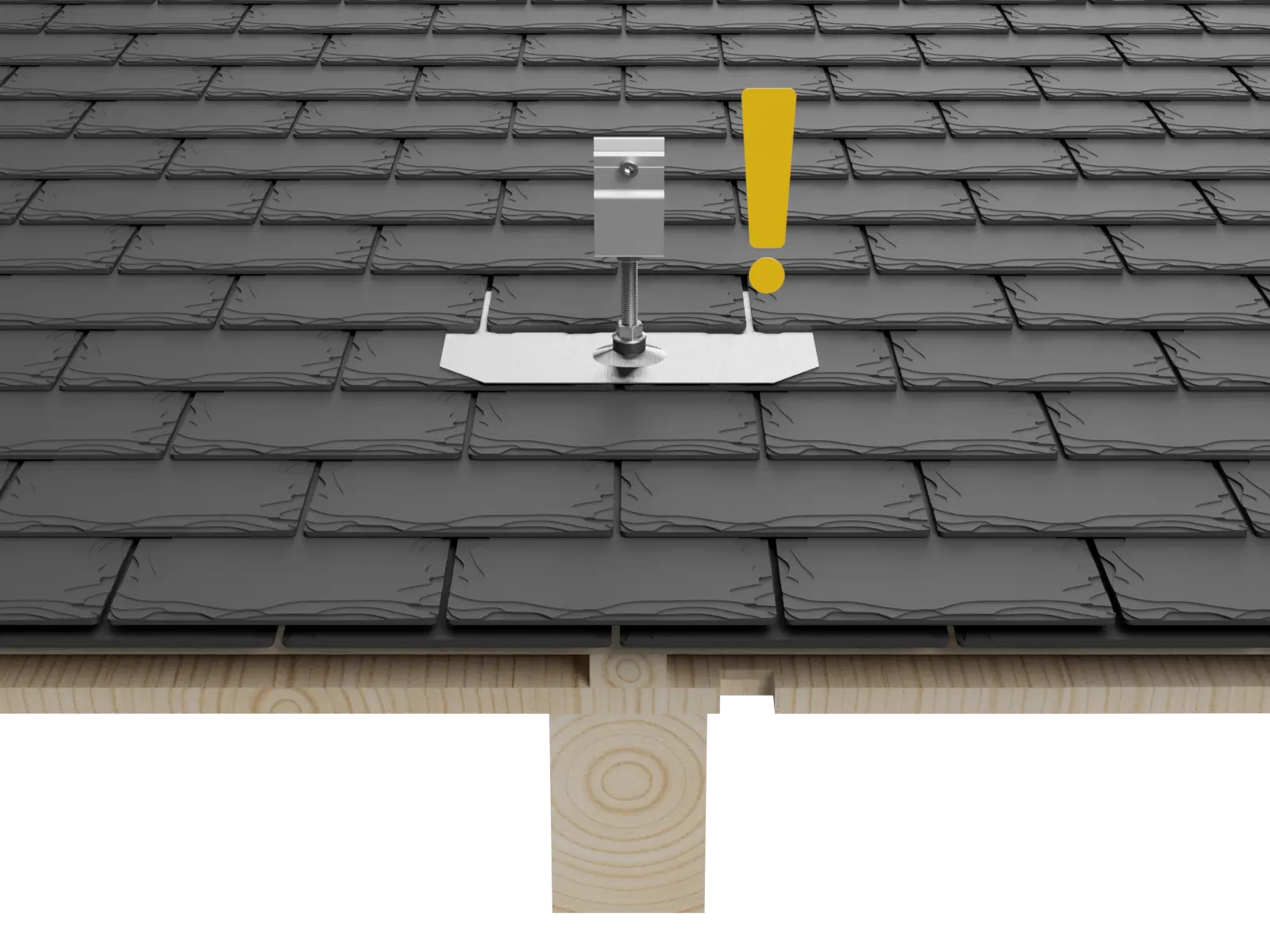

Die Stockschraube muss eingeschraubt werden, bis die EPDM-Dichtung auf der Dacheindeckung sitzt. Die EPDM-Dichtung muss mit einer Mutter befestigt werden. Das Metall darf dabei nicht eingedrück werden.

Systemkomponente
Ideale Montage von Photovoltaikanlagen auf Faserzement- oder Schieferdächern!
Stockschrauben für Holzunterkonstruktionen
Ersatzplatten für Schieferdach- und Faserzementdach
Für flache Dachplatten wie Schiefer, Eternit, Faserzement oder Bitumenschindeln.
Dachhaken für Schieferdach- und Faserzementdachdeckungen
Mounting Rails
Wählen Sie zwischen unserer leichten, mittleren oder schweren Modultragschiene. Erhältlich in je fünf verschiedenen Längen.
Zylinderkopfschraube für Schraubkanal
Modulklemmen – Mittelklemmen und Endklemmen
Optionale Komponente
Schienenverbinder, Kreuzverbinder, Endkappen und Erdungsklemmen vervollständigen die Unterkonstruktion.
Montagesystematik
Die Montage des ATP Solar Mountings Solarmontagesystems erfolgt immer in drei einfachen Schritten!
Wir haben bei der Entwicklung unseres Solarmontagesystems auf eine einfache, schnelle und komfortable Montage Wert gelegt. Daher folgt die Montagesystematik des ATP Solar Mountings Solarmontagesystems immer der gleichen einfachen Logik.
Montage der Dachanbindung
Anbringen der Montageschienen
Befestigung der PV-Module
Zur Vereinfachung der Montage sind Komponente wann immer möglich vormontiert oder vorkonfektioniert.
Montageanleitung
Beachten Sie bei der Montage Ihrer PV-Unterkonstruktion alle wichtigen Informationen und Sicherheitshinweise.
