Dachhaken für Biberschwanz

Passende Dachhaken aus Edelstahl für jedes Photovoltaikprojekt

Die Montage von Photovoltaikanlagen auf Biberschwanzdächern und Schieferdächern stellt eine besondere Herausforderung dar. Durch den Einsatz unserer maßgeschneiderten Dachhaken können jedoch beide Dacharten erfolgreich für die Installation von Photovoltaikanlagen genutzt werden.

Wir empfehlen bei beiden Dacharten die Montage mit Schiefer- bzw. Biberschwanzersatzplatten vorzunehmen.

Spezielle Dachhaken für Dächer mit Biberschwanzziegeln

  • Biberschwanzdachhaken Edelstahl
  • Einstellbarer Biberschwanzdachhaken aus Edelstahl
  • Dachhaken Biberschwanz aus Edelstahl mit vorderer Anbindung

Dachhaken für Biberschwanzeindeckungen

Unsere Biberschwanzdachhaken haben eine flache Aufbauhöhe von 32,5 mm und besonders lange Bügel.

Komfortable Montage

Die Befestigung der Mounting Rails an Edelstahldachhaken erfolgt immer leicht zugänglich von vorne.

Der weitere Aufbau unseres Photovoltaik-Montagesystems ist universell – lediglich die Mounting Rails mit integriertem Schraubkanal und Modulklemmen zum Einklicken sind nötig!

Einstellbar

Unsere Dachhaken sehen immer einen Höhenausgleich für die Montageschiene vor.

Photovoltaik Montage auf Biberschwanz

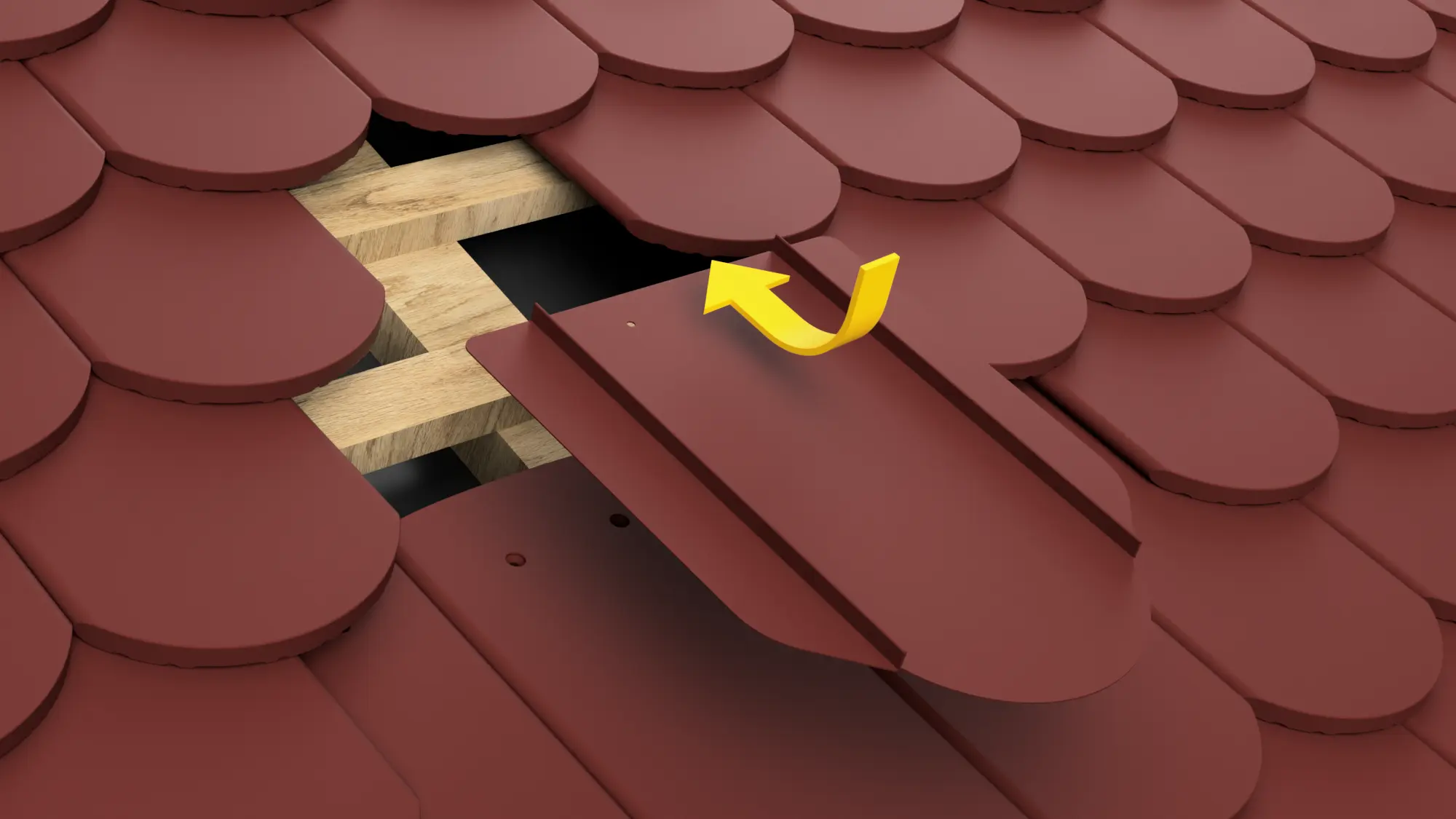

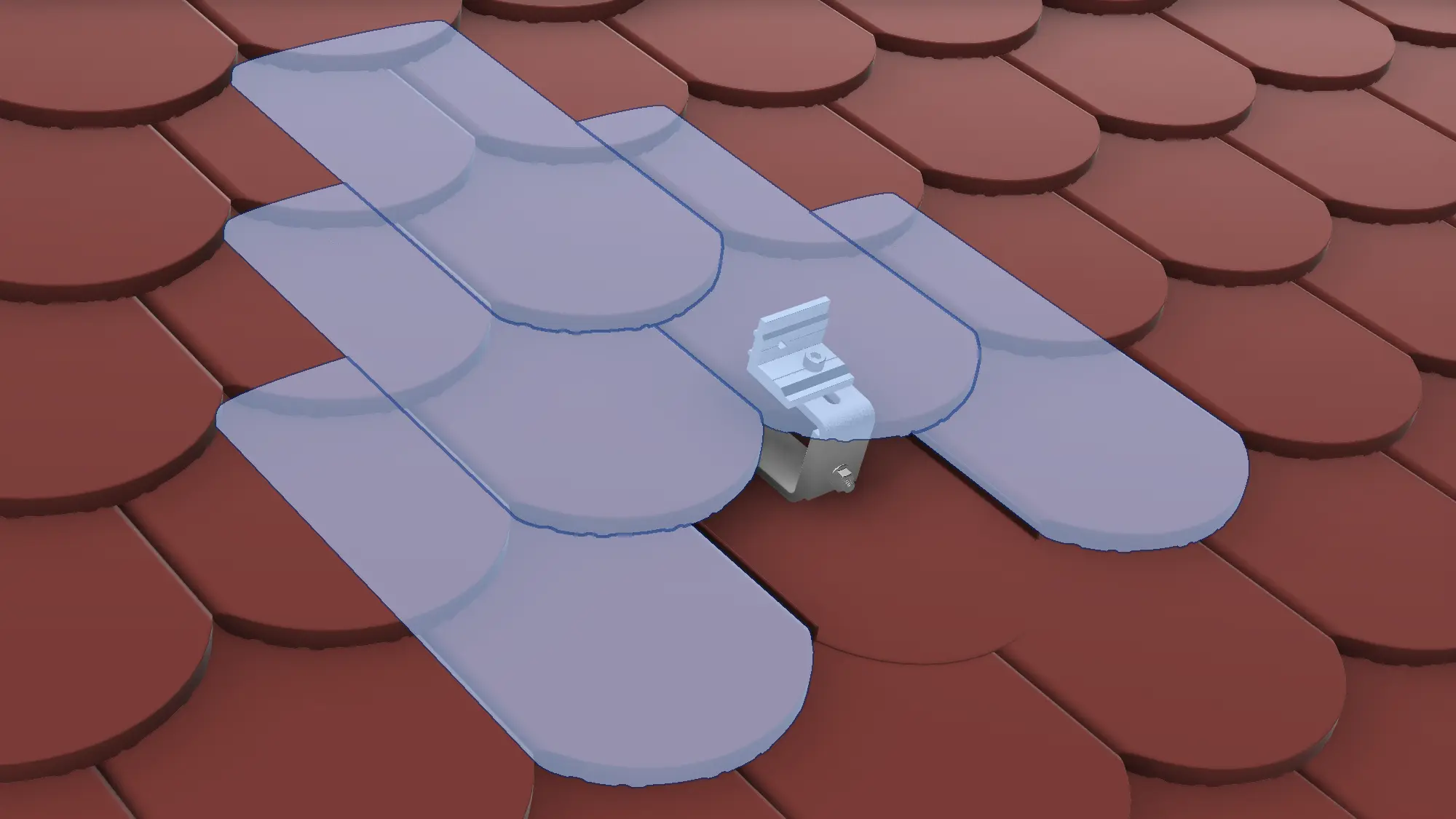

Zur Montage der Biberschwanz-Ersatzplatte werden die umliegenden Dachziegel entfernt und die Ersatzplatte eingesetzt.

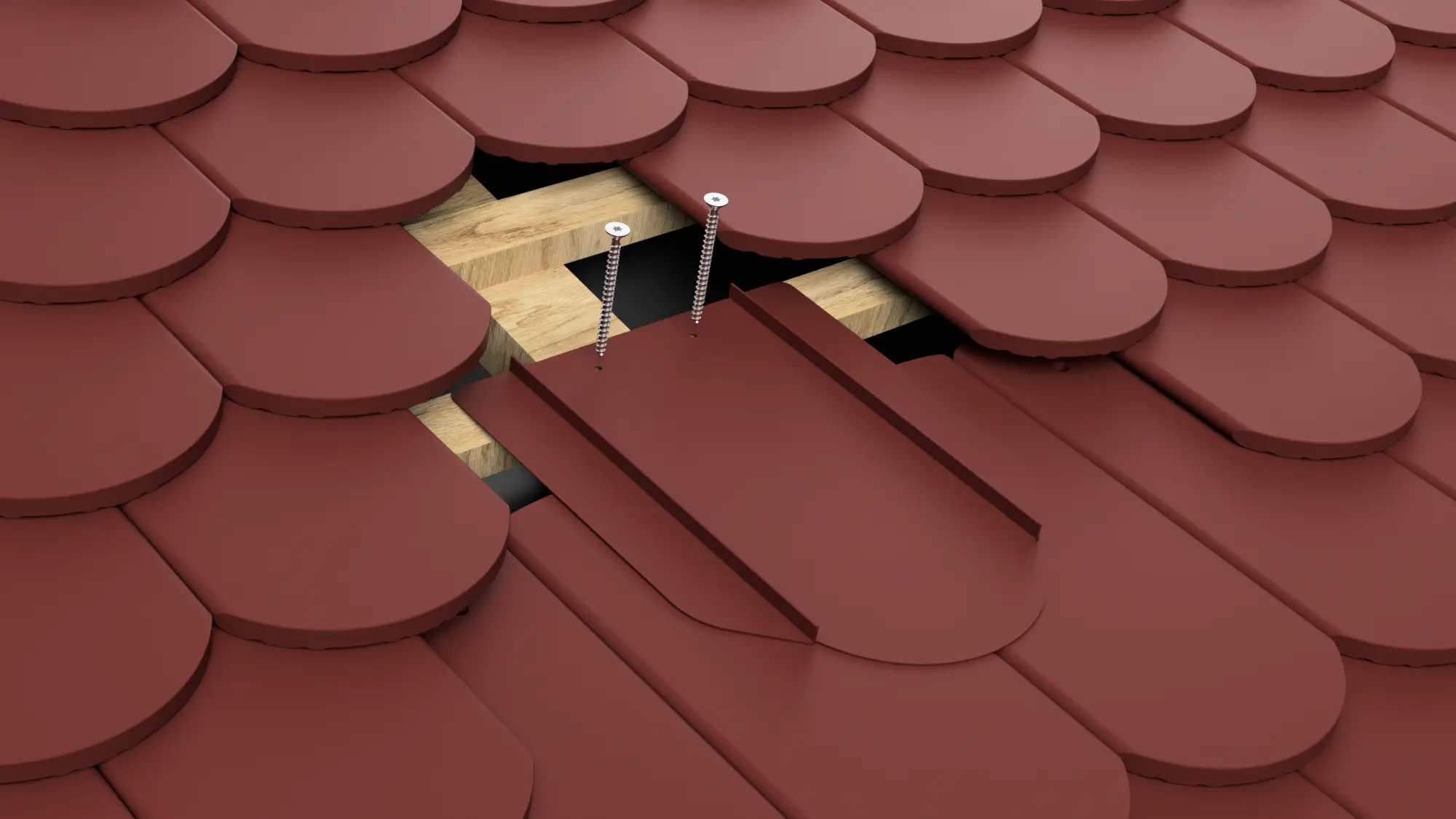

Die Ersatzplatte wird mit nichtrostenden Holzbauschrauben – empfohlen 4×20 mm – fixiert.

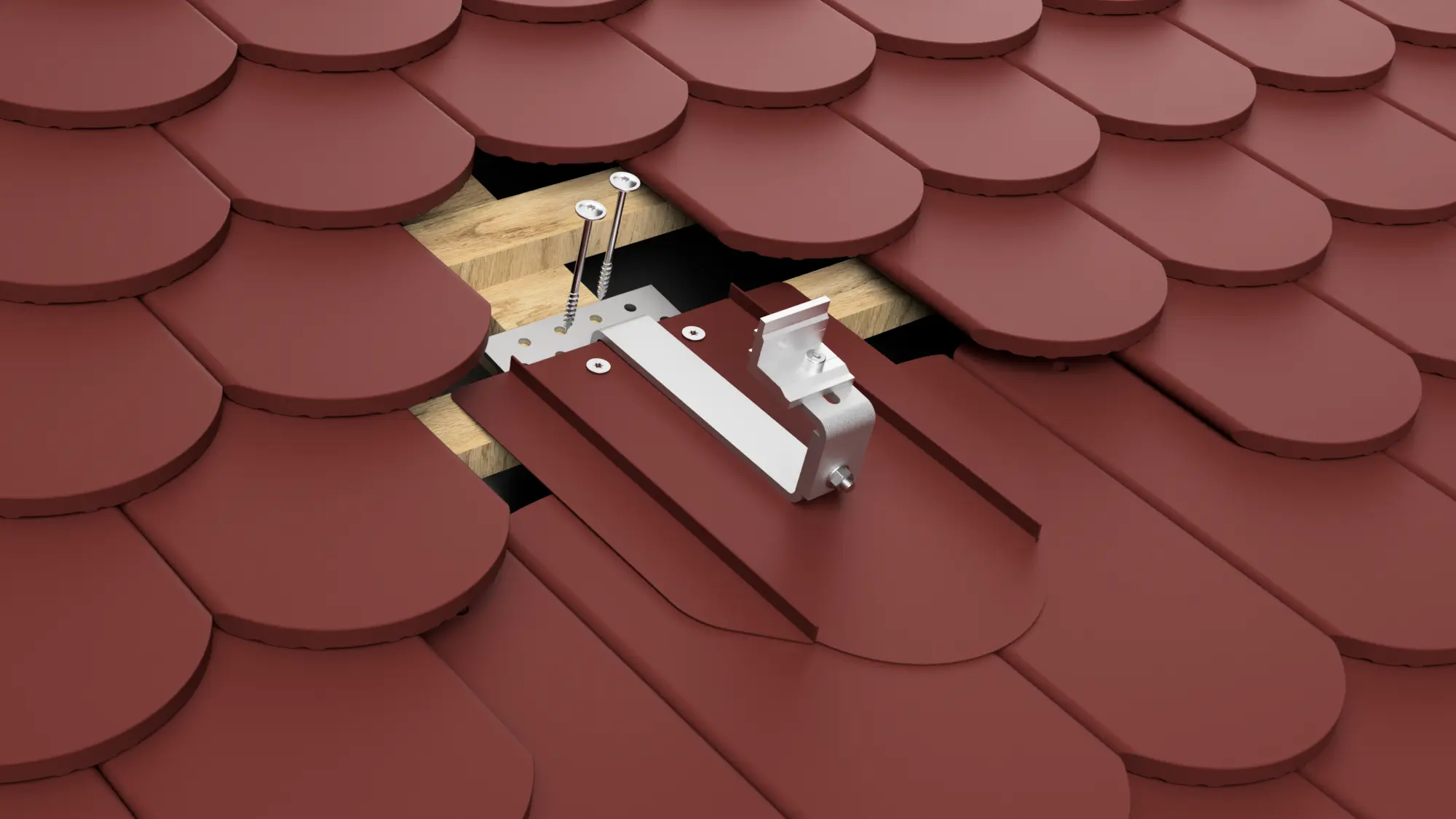

Der Dachhaken wird mit zwei Holzbauschrauben fixitert. Das Vorbohren der Dachsparren ist mit unseren Schrauben nicht nötig.

Systemkomponente

Alles für die Montage von Photovoltaikanlagen auf Biberschwanz!

Stockschrauben für Holzunterkonstruktion
Ersatzplatte für Biberschwanz
Mounting Rails

Wählen Sie zwischen unserer leichten, mittleren oder schweren Modultragschiene. Erhältlich in je fünf verschiedenen Längen.

Zylinderkopfschraube für Schraubkanal
Modulklemmen – Mittelklemmen und Endklemmen
Optionale Komponente

Schienenverbinder, Kreuzverbinder, Endkappen und Erdungsklemmen vervollständigen die Unterkonstruktion.

Montagesystematik

Die Montage des ATP Solar Mountings Solarmontagesystems erfolgt immer in drei einfachen Schritten!

Wir haben bei der Entwicklung unseres Solarmontagesystems auf eine einfache, schnelle und komfortable Montage Wert gelegt. Daher folgt die Montagesystematik des ATP Solar Mountings Solarmontagesystems immer der gleichen einfachen Logik.

Montage der Dachanbindung

Anbringen der Montageschienen

Befestigung der PV-Module

Zur Vereinfachung der Montage sind Komponente wann immer möglich vormontiert oder vorkonfektioniert.

Montageanleitung

Beachten Sie bei der Montage Ihrer PV-Unterkonstruktion alle wichtigen Informationen und Sicherheitshinweise.

Planung der PV-Unterkonstruktion

Welches Montagematerial wird für die Installation Ihrer PV-Anlage benötigt? Mit unserem Kalkulator ist die Planung von Phtovolatikanlagen einfach & unkompliziert!
